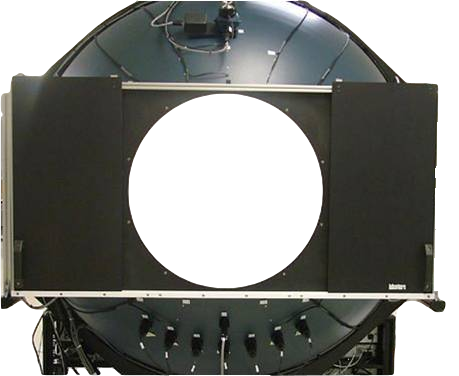

名稱： 大型均勻光源系統
型號： LULSS
品牌： 努美科技
連續可調均勻光源系統采用立式結構積分球系統，系統包括積分球、多個燈泡或照明光源總成及燈的電源。所有的系統均包含監控探測器，電機控制可變衰減器，光度計和系統校準。這些設備可以實現實時監控系統亮度輸出?？勺兯p器提供了更精密的系統輸出控制，尤其在低光度輸出情況下。
步進均勻光源系統采用立式結構積分球系統，系統包括積分球、多個燈泡或照明光源總成及燈的電源。所有的系統均包含監控探測器，光度計和系統校準。這些設備可以實現實時監控系統亮度輸出。
步進式均勻光源系統
4000S–亮度輸出：1660-40000，NITS;14英寸開口直徑
6500S–亮度輸出：640-34400，NITS;22英寸開口直徑
7600S–定制系統
均勻光源系統帶控制軟件，允許用戶通過控制光源的開關來達到期望的亮度水平。定制的軟件包可以允許用戶進行開發寫入特殊的參數。校準數據可以溯源到美國國家標準局（NIST）。
可選的校準包括USC-PM和USC-SR。USC-PM是點對點的出口亮度均勻度測量，USC-SR是出口處300nm-2400nm光譜輻亮度數據，單位是mW/cm2-sr-µm。
大型均勻光源系統包括3種球的直徑可選：40英寸，65英寸和76英寸。積分球涂具有98%的高反射率，而且反射特性近乎標準的朗伯特型。反射層具有高穩定性，這些涂層能夠確保在球的壽命時間內保持一致的光學積分特性。系統提供步進輸出或提供可變衰減器實現連續輸出， 4000提供0-40000cd/m2的亮度輸出，6500提供0-34400cd/m2的亮度輸出。每個系統都監控cd/m2或foot-Lambert亮度輸出水平，校準可溯源至美國國家標準局（NIST）。
適合測試
? 衛星上儀器
? 電子成像相機
? 平面陣列
? 光度計
? 光譜輻射度計
靈活的設計
多個開口和直接安裝式燈座使得系統可以輕松地通過增加或減少來改變亮度輸出。對于定制或低亮度輸出系統，可以通過蓋住端口或用帶涂層的附件來減小開口。球上帶兩個探測器口，用于擴展光譜監控范圍。電子控制機柜內有額外的空間用于放置額外的電機控制器、電源或探測器放大器。
簡單易用
均勻光源系統的光源采用20秒爬升時間來增加使用壽命，相互匹配的燈泡色溫可以減少多個燈泡組合時產生的色溫變化，結實可靠的開口結構使得待測樣品安裝簡單且可重復。系統包含所有的電器設備，相關設備安裝在球的框架上以便于移動。
系統特性和性能
| 技術指標差別 | 4000S | 4000C | 6500S | 6500C |
| 亮度范圍 (cd/m2) | 1660 – 40000 | 0 - 40000 | 640 – 34400 | 0 - 34400 |
|
峰值亮度 (mW/cm2-sr-um@0.9mm) | 117 | 117 | 99 | 99 |
| 球直徑 | (102 cm) 40 in. | 40 in. (102 cm) | 65 in. (165 cm) | 65 in. (165 cm) |
| 出口直徑 | 14 in. (36 cm) | 14 in. (36 cm) | 22 in. (60 cm) | 22 in. (60 cm) |
| 燈總成 |
Qty 7, 150 W Qty 2, 75 W Qty 1, 35 W |
Qty 7, 150 W Qty 1, 100 W Qty 1, 75 W Qty 1, 35 W |
Qty 17, 150 W Qty 2, 75 W Qty 1, 35 W |
Qty 17, 150 W Qty 1, 100 W Qty 1, 75 W Qty 1, 35 W |
|
燈電源 |
Qty7 150W lamps Qty 2, 75 W lamps Qty 1, 35 W lamp |
Qty 7, 150 W lamps Qty 1, 100 W lamp Qty 1, for 35 W lamp Qty 1, for 75 W lamp |
Qty 17,150 W lamps Qty 2, 75 W lamps Qty 1, for 35 W lamp |
Qty 17,150 W lamps Qty 1, 100 W lamp Qty 1, for 75 W lamp Qty 1, for 35 W lamp |
| 電流穩定度 |
6.25 A +/- 0.1% 3.07 A +/- 0.1% 6.35 A +/-0.1% |
6.25 A +/- 0.1% 8.33 A +/- 0.1% 3.07 A +/- 0.1% 6.35 A +/-0.1% |
6.25 A +/- 0.1% 3.07 A +/- 0.1% 6.35 A +/-0.1% |
6.25 A +/- 0.1% 8.33 A +/- 0.1% 3.07 A +/- 0.1% 6.35 A +/-0.1% |
|
球尺寸 (W x D x H) | 49.0x55.3x68 in | 49.0 x 55.3 x 68 in. | 76 x 83 x 85 in. | 76 x 83 x 85 in. |
|
球尺寸 (W x D x H) | 124x141x173 cm | 124x141x173 cm | 192x210 x 216 cm | 192x210 x 216 cm |
所有系統：
| 涂層反射率 | 98% |
| 亮度均勻度 | ＞98% |
| 輻射度/光度計 | SC-6000 |
| 電源要求 | 110./220 VAC, 50/60 Hz |
| 電流動態范圍 | 1pA - 1mA |
| 電壓范圍 | 10mVdc – 50Vdc- |
| 計算機接口 | Ethernet |
| 探測器 | VI濾光片Si探測器 |
| 探測面積 | 5.7 mm2 |
| 感光范圍 | 可見光 |
| F1’ | 4% |
| 連接方式 | 同軸電纜，BNC接口 |
| 燈電源 | LPS 100/150 |
| 色溫 | 3000K |
| 電流上升時間 | 20S |
定制的超大型均勻光源系統
? 用于產生弱光的均勻輸出，例如模擬星光、月光等
? 可用于產生單色弱光信號
? 用于校準弱光測量用相機，如熒光測量系統的校準
? 可廣泛應用于生物影像、制藥和生物醫學等領域
? 可以使用多種濾光片進行特殊的校準
? 自動化軟件，可控制等的開關，衰減器位置及濾光片種類等
? 溯源至NIST的校準報告
? 從0到**輸出連續可調
