名稱： -1~7等星模擬器
型號： OSESS
品牌： 努美科技
一、概述
在距離光學系統出射口30m處，模擬-1~7 等星亮度，要求光斑直徑80mm，發散角小于0.003°。
二、系統介紹
系統包括均勻光源，星點板，平行光管，光闌，驅動電源，控制軟件等。本系統不含監控探測器，監控部分由客戶自行提供，如需監控，需要特殊說明。
均勻光源經過星點板后，再由平行光管準直出射光，在30m遠處形成直徑80mm的光斑，光斑亮度滿足-1~7等星的亮度要求，平行光管將光線準直，發散角小于 0.003°，出射光亮度通過調節光源電流進行控制。

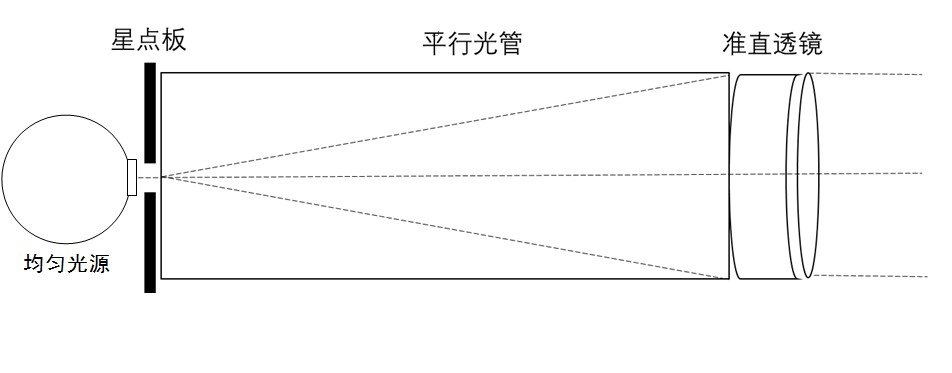

-1~7等星模擬器光學系統結構
三、性能指標
1，平行光管的參數如下：
? 焦距：1000mm
? 直徑：80mm
? 出射光發散角：0.003°
? 光學系統透過率：0.85%
2，星點板參數如下：
? 星點板：小孔直徑52um
3，均勻光源參數如下：
? 色溫：6500k
? 出口亮度：大于2000nit
? 光源穩定度：<±5%（4小時）
4，系統性能參數如下：
? 系統響應時間：≤10ms
? 星等模擬亮度誤差10%，根據客戶星等監控水平而定
四、所需均勻計算
根據平行光管出口的照度值，推算星點板小孔的照度值，再計算均勻光源所需光亮度。由需要**亮-1等星亮度，可知30cm處照度為E=2.65×10- 6lx，根據平行光管尺寸及星點板的尺寸，得到星點板的亮度大于2000nit。
五、亮度的調節方式
亮度的調節方式是通過調節白光 LED 的驅動電流來進行的，因為LED光源的色溫隨電流變化而變化的幅度比較小，因此可以通過調節電流來調節LED的發光亮度，從而實現不同星等亮度。LED光源經過積分球的勻化，行程均勻的亮度源。
六、軟件介紹

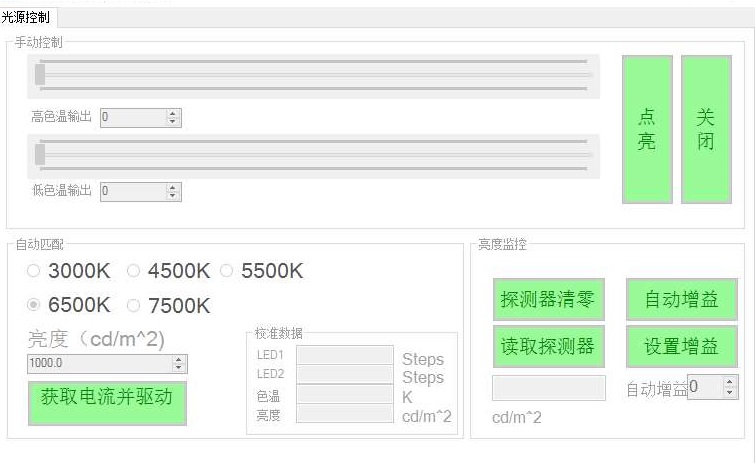

系統軟件界面如下圖。軟件界面比較直觀，可以手動調節 LED 的電流大小，在界面上就是光標的位置，越往右代表電流越高，亮度越高。
