名稱： 太陽光模擬器簡介
型號： Introduction to Solar Simulator
品牌： 努美科技/Sciencetech
太陽光模擬器可在目標區域產生高強度，均勻的照明。通常，高功率太陽能模擬器使用橢圓形反射鏡來捕獲來自反射鏡內部弧光燈源的光，這種布置會產生具有明亮外部區域和黑暗中心的光圖案。這種不均勻性在許多太陽能模擬器應用中是不可接受的，因此，迫使我們的許多太陽能模擬器競爭對手使用涉及擴散器的設計來減少不均勻性。這導致目標區域上的強度降低和光譜失真。
針對這些問題，努美科技/Sciencetech的解決方案是使用獨特的反射鏡系統，將光“折疊”到目標平面上，從而有效地減少損失的光，而幾乎不會出現光譜畸變，還可以確保輸出光束中沒有色差。
此外，每個努美科技/Sciencetech的太陽能模擬器均可定制，以**適合您的要求。全反射太陽模擬器的設計允許在功率和均勻性之間進行權衡。較低的功率可以實現較高的均勻性；或當降低均勻性時可以增加功率。
介紹具有IV測試設備的努美科技/Sciencetech超高效太陽光模擬器UHE-NL-150。我們制造了許多其他種類的太陽能模擬器，并且此演示也適用于我們的其他太陽能模擬器類型。
努美科技/Sciencetech公司設計和制造了三十多種太陽光模擬器，如下表所示。
| Solar Simulator | Target Size |
Working Distance |
Uniformity |
Collimation Half Angle | |||||
| Square Side | Circ. Diameter | ||||||||
| Inches | cm | Inches | cm | Inches | cm | Class | Degrees | ||
| Steady-State | SF300A | 0.7 | 1.8 | 1 | 2.5 | 3-4 | 13 | A | 1 |
| SF150B | 0.7 | 1.8 | 1 | 2.5 | 3-4 | 7.5 | B | 1 | |
| SF150C | 0.7 | 1.8 | 1 | 2.5 | 3-4 | 7.5 | C | 1 | |
| SF300B | 1.4 | 3.6 | 2 | 5 | 3-4 | 13 | B | 1 | |
| SF300C | 1.4 | 3.6 | 2 | 5 | 3-4 | 7.5 | C | 1 | |
| SLB-150A | 1 | 2.5 | 1 | 2.5 | 4 | 10 | A | 12 | |
| SLB-150B | 1.5 | 3.8 | 1.5 | 3.8 | 6 | 15 | B | 12 | |
| SLB-300A | 1.5 | 3.8 | 1.5 | 3.8 | 6 | 15 | A | 12 | |
| SLB-300B | 2 | 5 | 2 | 5 | 8 | 20 | B | 12 | |
| SS150 | 1.4 | 3.6 | 2 | 5 | 27 | 68 | A | 2.5 | |
| SS0.5kW | 2.1 | 5.2 | 3 | 7.5 | 18 | 45 | A | 3 | |
| SS1.0kW | 3.5 | 8.8 | 5 | 12.5 | 30 | 75 | A | 3 | |
| SS1.6K | 4.3 | 11 | 6.2 | 16 | 36 | 90 | A | 3 | |
| SS2.5K | 5.6 | 14 | 7.8 | 20 | 42 | 105 | A | 3 | |
| SS0.5kW-UV | 2.1 | 5.3 | 3 | 7.5 | 18 | 45 | A | 3 | |
| SS1.0kW-UV | 3.5 | 8.8 | 5 | 12.5 | 35.2 | 88 | A | 3 | |
| SS1.6kW-UV | 4.5 | 11.3 | 6.4 | 16 | 50 | 125 | A | 3 | |
| SS2.5kW-UV | 5.6 | 14.1 | 8 | 20 | 42 | 105 | A | 3 | |
| SFR1.6K | 6.3 | 16 | 8.5 | 21.5 | ~12 | 30 | B | 0.7 | |
| SFR3.0K | 8.4 | 21 | 11.5 | 29.5 | ~12 | 30 | B | 0.7 | |
| UHE-1** | 3 | 7.6 | 3 | 7.6 | 22 | 55 | A | 5 | |
| UHE-15-I | 5 | 12.7 | 5 | 12.7 | 22 | 55 | B | 5 | |
| UHE-15-II | 4 | 10 | 4 | 10 | 18 | 45 | B | 5 | |
| UHE-15-III | 6 | 16 | 6 | 16 | 24 | 60 | B | 5 | |
| UHE-15-IV | 5 | 12.7 | 5 | 12.7 | 24 | 60 | B | 5 | |
| UHE-16 | 6.3 | 16 | 6.3 | 16 | 23 | 58 | A | 5 | |
| UHE-33 | 12 | 33 | 12 | 33 | 44 | 110 | A | 5 | |
| UHE-45 | 18 | 45 | 18 | 45 | 44 | 110 | A | 5 | |
| Solar LightLine A1 | 1 | 2.5 | 1 | 2.5 | 4 | 10 | A | 10 | |
| Solar LightLine A4 | 1 | 2.5 | 1 | 2.5 | 4 | 10 | A | 10 | |
| SL-38A-WS | 1.5 | 3.8 | 1.5 | 3.8 | 10 | 25 | A | 10 | |
| SL-50A-WS | 2.0 | 5.0 | 2.0 | 5.0 | 10 | 25 | A | 10 | |
| SL-60A-WS | 2.4 | 6.0 | 2.4 | 6.0 | 10 | 25 | A | 10 | |
| LASI | 20 | 50 | 20 | 50 | 40 | 100 | C | 10 | |
| TOPS | 8.4 | 21 | 12 | 30 | 25 | 72 | B | ~20 | |
| Flash | PSS1 | 40 | 100 | 40 | 100 | 40 | 100 | A | not collimated |
| PSS1.5 | 60 | 150 | 60 | 150 | 40 | 100 | A | not collimated | |
| PSS2 | 80 | 200 | 80 | 200 | 40 | 100 | A | not collimated | |
|
Flash Concentrator | FSSC 200-4000 Suns | 2 | 5 | 2 | 5 | ~0.5 | ~1.2 | A | 15 |
太陽常數和太陽模擬
在各種研究領域中，以兩種方式測量了來自太陽的輻射。太陽常數是在垂直于入射角的平面上入射到地球大氣表面的光的輻照度或強度。
世界氣象組織已將該值定義為大氣外1366.7W / m²。
由于大氣中的吸收和散射效應，太陽在地球表面的輻照度在不同條件下會發生變化，因此，關于太陽模擬器的輻照度，許多其他常數很重要。
| Solar Spectrum * | Filter | Power Density (mW/cm2) | Transmission % |
| In Space | AM0 | 137 | 61.3% |
| Direct solar spectrum at 0o zenith angle | AM1.0D | 104 | 67% |
| Global solar spectrum at 0o zenith angle | AM1.0G | 100 | 66.7% |
| Direct solar spectrum at 48.2o zenith angle | AM1.5D | 93 | 65% |
| Global solar spectrum at 48.2 o zenith angle | AM1.5G | 100 | 58.5% |
| Direct solar spectrum at 60.1o zenith angle | AM2.0D | 71 | 57.3% |
* All Measurements are at sea level, excluding AM0
在大氣層以下，太陽發出的輻射可分為兩個部分：來自太陽本身的直接輻射，以及來自天空其余部分的散射輻射，包括從地面反射回來的一部分。調整太陽模擬器以模仿各種環境下的太陽光譜分布；為此，可使用空氣質量（AM）濾鏡更改和完善來自氙弧燈光源的光譜分布。
在討論濾鏡時，使用直接（D）濾鏡模仿直接輻射光譜，并通過使用將兩個分量一起模仿的全局（G）濾鏡來匹配包括散射的天空和地面輻射在內的總輻射。
上表給出了在許多可以模擬的常見條件下兩種濾光片類型的1 SUN輻照度值，以及相對于250-2500nm之間未濾光的近似透射率值。
努美科技/Sciencetech的AM濾波器設計為可在標準條件下單獨使用，盡管它們也可以串聯排列以產生其他光譜分布。我們比賽使用的許多太陽模擬器系統都要求串聯使用濾波器以達到與努美科技/Sciencetech濾波器相同的性能，例如，串聯使用AM0和AM1.0濾波器以獲得AM1.0光譜分布，而努美科技/Sciencetech的AM1.0濾波器可以單獨使用以獲得相同的結果，從而減少了功率損耗并減少了其他濾波器的成本。
大多數努美科技/Sciencetech太陽模擬器都使用氙弧燈，這使系統能夠產生強烈的準直光束，類似于5.8K黑體。兩者之間**的區別是氙弧線出現在電弧光譜中，而大氣吸收則在太陽光譜中，這在800-1100nm范圍內尤為突出，這是因?yàn)闊舻木€輸出強度很高。AM0濾光片可以降低這種影響，從而使特定頻段的平均水平與大氣層上方的太陽水平相匹配，優于±25％，盡管使用實用的濾光片不可能**消除氙氣線，同時保留光譜的其余部分。AM1.0、1.5和2.0濾光片還可以針對不同的海平面條件修改光譜的可見光和紫外線部分，

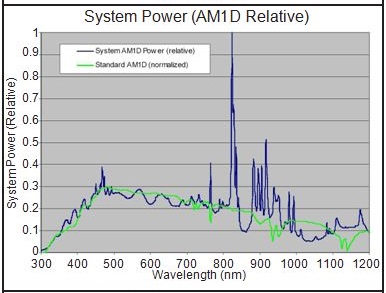

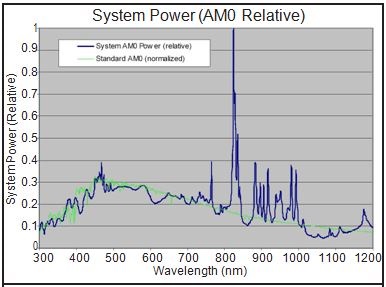

上圖顯示了努美科技/Sciencetech全反射太陽能模擬器的典型輸出光譜。這些光譜輻照度曲線結合了氙弧燈光源，空氣質量過濾器和太陽模擬器光束均化器內部使用的反射鏡的光譜曲線。
實際輸出光譜可能會因燈的狀況和空氣過濾器的制造公差而有所不同。為了簡化我們的太陽模擬器的光譜曲線與ASTM E927-10標準曲線的直觀比較，將模擬器的輸出歸一化為相應的標準光譜。
太陽模擬器是一種用于模擬太陽光照射的設備，主要應用于光伏材料研究、太陽能電池性能測試、材料耐候性評價等領域。具體的應用包括：
光伏材料研究：太陽模擬器可以提供與太陽光相似的光譜和輻射強度，用于評估各類光伏材料在實際太陽照射下的性能表現，如光電轉換效率、穩定性能等。
太陽能電池性能測試：用太陽模擬器模擬不同光照條件，例如不同時間、不同天氣下的光照情況，以測試太陽能電池在各種光照條件下的性能表現，為太陽能電池的設計和優化提供數據支持。
材料耐候性評價：利用太陽模擬器模擬太陽光對材料的**暴露，評估材料在紫外光、可見光和紅外光等光譜條件下的耐候性能，如抗老化、防腐蝕等特性。
太陽能器件研究：除了太陽能電池外，太陽模擬器還可用于其他太陽能器件的研究，如太陽能熱發電裝置、太陽能光熱材料等的性能測試與評估。
醫療和生物學領域：在醫療和生物學領域，太陽模擬器也可用于模擬太陽光下的生物反應、藥物光敏化治療等方面的研究。
總的來說，太陽模擬器在太陽能領域、材料科學、醫學和生物學等多個領域都有廣泛的應用，對于模擬太陽光照射條件下的實驗研究具有重要意義。
內容更新時間：2024-10-30
