名稱： 高輻照太陽光模擬器發展概況
型號： HISS
品牌： 努美科技
如果您有其他技術需求，請聯系我們，可以為您定制，提供滿足您需求的解決方案。
太陽光模擬器***早用于模擬大氣層外表面的空間太陽輻射,這種模擬器設計較為復雜，包括聚光系統、光學積分器組件、準直鏡組件、冷卻學系統、光學系統機械結構、電源及控制系統及水冷用于人造衛星等航天器的測試實驗。美國很早開始研制大型空間太陽光模擬器，之后，歐空局、日本、俄羅斯、印度等國先后建立了太陽光模擬器并對氙燈點燃技術、積分器形狀和準直鏡加工技術進行了改進。其中，歐空局建立的ESTEC模擬器均勻輻照為中6000mm×5000mm，它代表了大型空間太陽模擬器的水平。

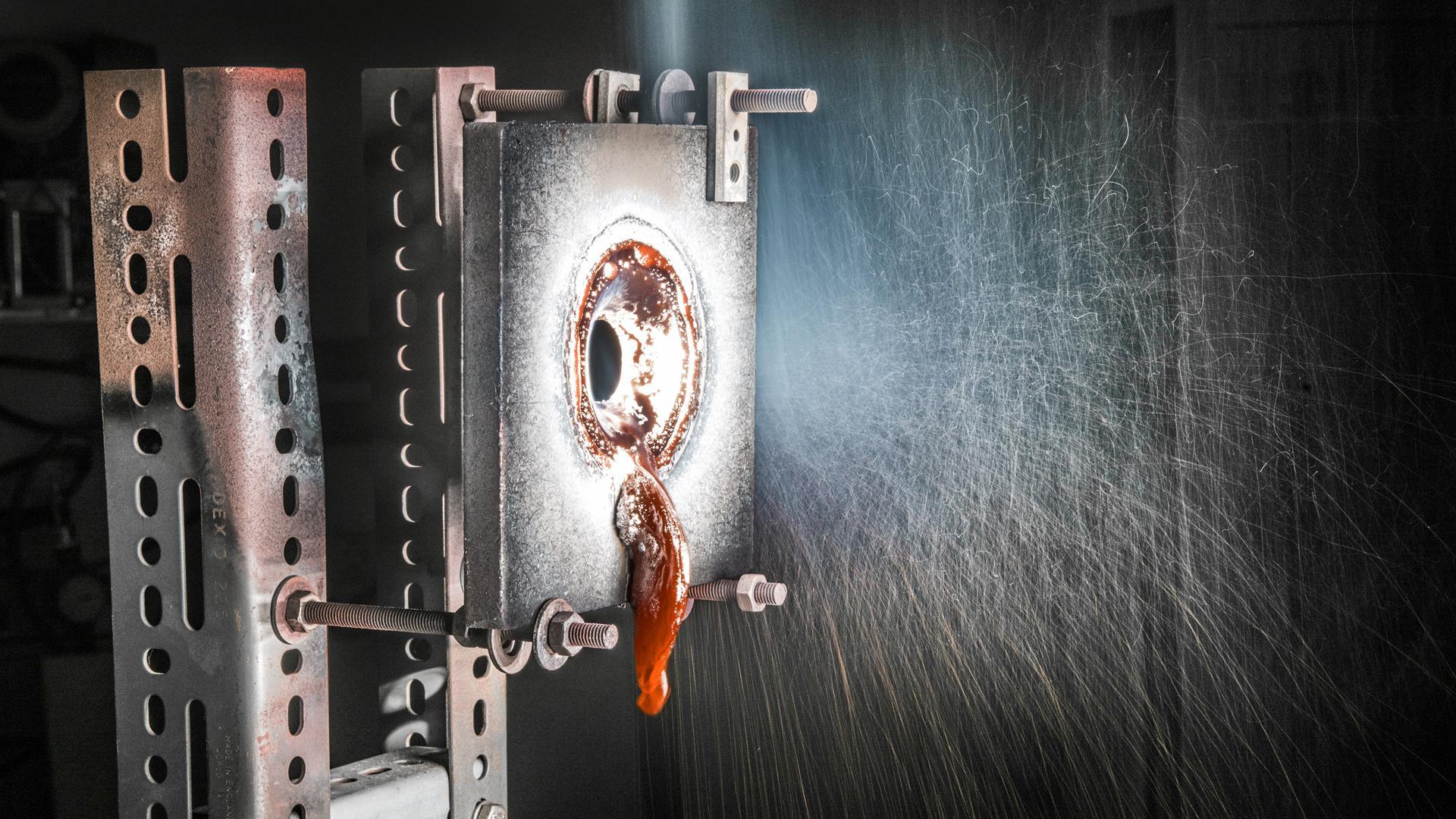

太陽光模擬器除用于航天領域外,集聚式太陽光模擬器也用于高溫材料的測試，為模擬太陽能熱發電吸熱器環境提供條件，并為太陽能熱化學研究提供反應所需的光照及溫度環境。
瑞士蘇黎世聯邦理工學院D.Hirsch等用200KW高壓氙燈作為光源，采用2D-CPC及其漸開線的橢圓槽式反射器的聚光系統，高壓氙弧燈置于橢圓橫截面的槽式聚光鏡水平軸上,模擬器的焦平面垂直于橢圓的主軸，包含第二個線性焦點。為了**反射光線的角度在45度范圍內，聚光鏡在距焦平面上9.2cm以下被截斷。系統通過調節目標沿主軸的距離或燈的電功率，來調節能量,能流密度以及溫度。模擬器輻射功率75KW,輻照度峰值超過4250 KW/m2，溫度將近3000K。
瑞士保羅謝勒研究所J.Petrasch等用10支15KW短弧氙燈作為光源，每個氙燈均用回轉橢球鏡進行聚光,將聚光鏡匯聚的光線疊加的到一個區域內獲得高輻照強度。J.Petrasch 等利用CCD相機及輻照度測試儀對焦平面的輻照度分布進行了測試，焦平面輻射功率50KW，輻射強度成高斯分布，輻照度峰值達到11MW/m2，平均輻照強度為6.8MW/m2。

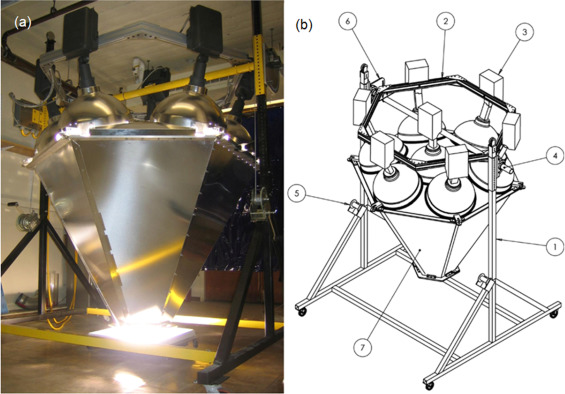

Daniel s. Codd等研制了低成本太陽光模擬器。該模擬器用7個1.5KW體育場用金屬鹵化物燈作為光源，并選用原廠配備的標準聚光鏡進行一次匯聚，由于該聚光鏡雜散光較多，模擬器安裝了二次聚光系統。二次聚光系統由六塊拋光鋁板圍成錐形結構，每塊鋁板的加工成雙曲漸近線形狀，光線通過鋁板的反射匯聚到孔徑為380mm的輸出面上。輸出面輻照度峰值大于60KW/m2，平均輻照度為45KW/m2。這種新型設計、高熱流的太陽光模擬器來研究熔鹽的光學融合和光的吸收性能。
我國于1965年開始研制太陽光模擬器，先后研制了KM2、KM3、KM4和KM6大型空間太陽光模擬器和KFTA小型高精太陽光模擬器，并于2013年開始建設國內***大的空間太陽能模擬器KM8?？臻g太陽光模擬器的輻射強度較低一般為1670W/m2。
努美科技于2024年為國內高校制造的100KW聚光太陽光模擬器系統，核心區峰值能流密度達到12MW/㎡以上。
參數：
光斑直徑：10mm-300mm實際上光斑可以做無限大
光強：10sun-3000sun
光源：氙燈或者金屬鹵素?zé)?/p>
調節：可單燈單獨使用，單獨調節輸出功率，也可一起調節。
如果您有其他技術需求，請聯系我們，可以為您定制，提供滿足您需求的解決方案
國外高輻照度太陽光模擬器技術發展較為成熟，且焦平面功率、輻照度值及***高溫度均較高，而國內現有太陽光模擬器主要為平行光全光譜太陽光模擬器，高輻照度太陽光模擬器應用較少，且其設計參數與**相比存在一定的差距，為滿足太陽光高溫?zé)崂醚芯康男枨?，需設加大對高輻照度太陽光模擬器研發。
